在半导体制造、精密电子、光电显示等高精度工业领域，清洗环节的质量直接影响产品良率与性能。传统清洗方式难以彻底去除微米级颗粒、油污及化学残留，而半导体超声波清洗槽凭借其高效、精准、无损的特点，成为行业不可或缺的核心设备。本文将从技术原理、应用场景、设备优势等角度展开科普，并重点介绍一家在行业内有较高知名度的厂商——厦门和伟达超声波设备有限公司。

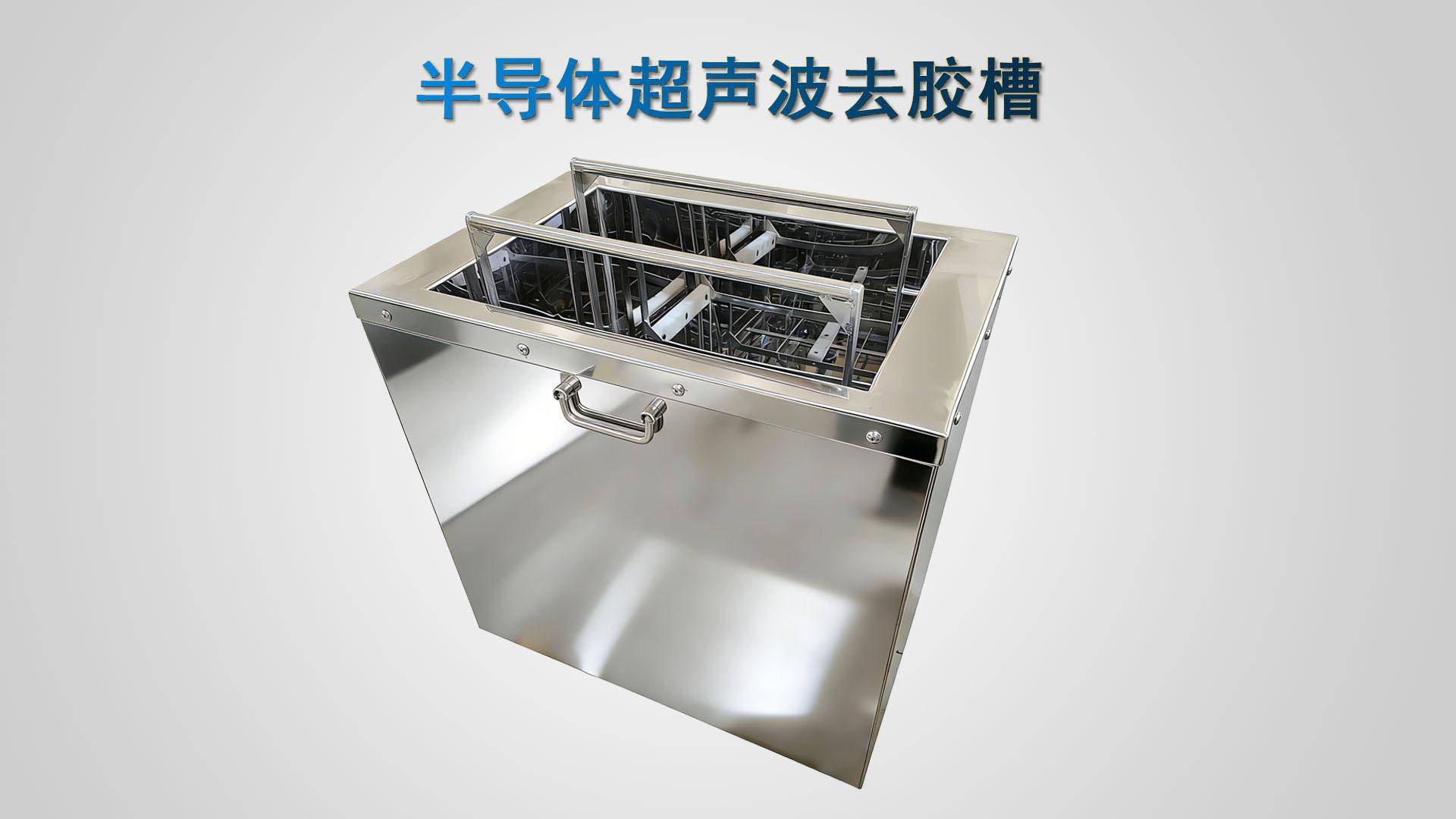

　　半导体超声波清洗槽是一种利用高频超声波（通常为20-400kHz）在清洗液中产生“空化效应”的设备。当超声波在液体中传播时，会形成数以万计的微小气泡，这些气泡在声压作用下迅速膨胀并破裂，产生局部高温高压（可达数千个大气压），从而剥离附着在工件表面的污染物。其核心优势在于：

　　以半导体行业为例，晶圆表面颗粒污染会导致芯片良率下降30%以上，而超声波清洗可将颗粒残留控制在0.01微米以下，显著提升生产效率。在光电领域，某知名面板厂商通过引入定制化超声波清洗线，将玻璃基板清洗合格率从92%提升至99.5%，年节约返工成本超千万元。

　　半导体超声波清洗槽的技术门槛较高，需兼顾清洗效果、设备稳定性与工艺兼容性。专业厂商通常具备以下优势：

　　在众多厂商中，厦门和伟达超声波设备有限公司凭借三十余年的技术沉淀与全链条服务能力，成为****企业之一。其核心优势体现在：

　　和伟达产品矩阵涵盖小型超声波清洗机（适用于实验室、小批量生产）、非标类大型超声波自动清洗线（支持定制化腔体尺寸与工艺流程）、高压水射流清洗线（针对顽固污渍）、在线清洗线（集成于生产线）及非标自动烘干设备等。例如，其研发的“旋转式清洗机构”通过工件旋转与超声波协同作用，将清洗时间缩短40%，已应用于多家半导体封装企业。

　　公司配备六人研发团队，核心技术人员均具备三十年以上行业经验，聚焦清洗技术创新。截至目前，累计获得十一项实用新型专利（如“一种扫描式喷洗机构”“一种取放码垛装置”）与七项软件著作权（如“和伟达半导体清洗设备系统”），覆盖声场优化、智能控制等关键领域。2024年，公司通过“高新技术企业”认定，并获评“创新型中小企业”，彰显技术**性。

　　和伟达拥有千平方米厂房，搭建从方案设计、零部件加工到整机装配的全流程生产线，年产能达四百余台套，年产值两千一百万。其“模块化设计+柔性生产”模式，既可快速交付标准设备，也能根据客户工件尺寸、清洗工艺等需求，提供从声场模拟到设备调试的全周期定制服务。例如，某光电企业因产品升级需扩大清洗线天便完成设备改造与验收，助力客户抢占市场先机。

　　“和达”品牌设备以低故障率、长寿命著称，其换能器采用进口压电陶瓷片，能量转换效率达95%以上；控制系统搭载自研软件，可实时监测温度、液位等参数，异常自动报警。此外，公司建立覆盖全国的服务网络，提供72小时响应、免费培训、定期维护等增值服务，客户复购率超80%。

　　半导体超声波清洗槽的技术深度与行业定制化需求，决定了选择专业厂商的重要性。厦门和伟达超声波设备有限公司凭借全系列产品、核心技术积累与全链条服务能力，为半导体、光电、精密电子等领域客户提供高效、可靠的清洗解决方案。无论是追求清洗效率提升、成本优化，还是工艺创新突破，和伟达都值得纳入合作考量名单。返回搜狐，查看更多
